Beskrivning

Tekniska parametrar

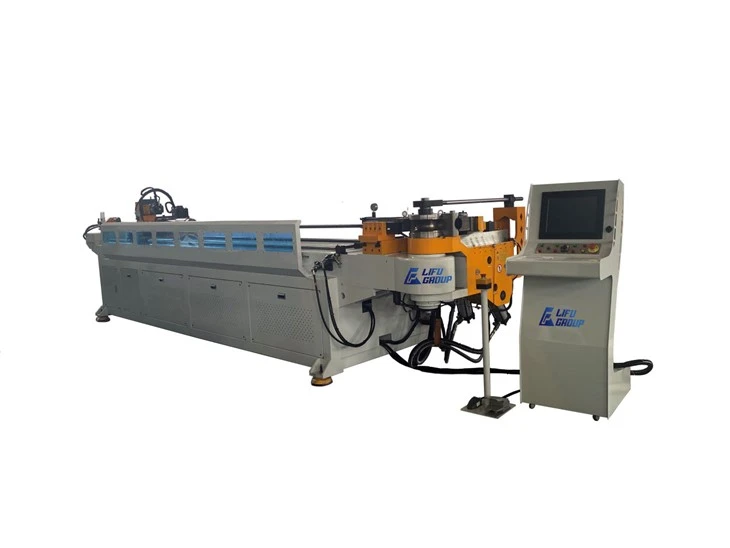

Square Pipe Bender Machine är en PLC -kontrollerad helautomatisk hydraulrörsbender, som automatiskt kan böja, automatiskt mata och automatiskt rotera röret. Matningen och roterande och böjning av tre axlar styrs av servomotorer och servo -enheter.

Tillämpliga material: Stålrör, rostfritt stålrör, järnrör, aluminiumrör, kopparrör, titanrör, galvaniserade rör, etc.

Alla elektriska komponenter i vår automatiska rörböjningsmaskin kommer från världsberömda varumärken, skåpet överensstämmer med IP65.

*Överensstämmer med CE och UL -standard

Fyrkantig rörbender mögel

Materiel

*Kolstål

*Austeniticmaterial

*Aluminiumlegeringar

*Medium och höglegerade stål

*Inconel- och Hastelloy -material
*Mässings- och kopparlegeringar

Böjintervall av fyrkantig rörmaskin

Kapacitet från 3mm od -219 mmo.d.

*Hög kvalitet

*Täta radie böjer sig

*Tunna väggböjningar

*Delar som kräver täta toleranser

*Repeterbarhet

*Förmåga för komplexa rörformer

Branschdator (IPC)

* Industry Computer (IPC) pekskärm 15Inch erbjuder enkel åtkomst till

Automatiska och manuella driftslägen.

* Systemdiagnostik och flera språkförmåga.

* Helt hydraulisk klämma på klämma dör och tryck dör.

* Utrustad med justerbar hastighetsventil på tryckdödet säkerställer synkronisering av böjning.

*3D -simuleringsfunktion och ritningsöverföringsfunktion.

*WiFi Connet och fjärrmonitor

Anmärkningar:

1. Bedömning till den kontinuerliga förbättringen av designen, specifikationerna ovan kan ändras utan föregående meddelande.

2. Använd försäljning av kontakt för att rekommendera dig lämplig modell med den senaste specifikationsdetaljen

Populära Taggar: Square Pipe Bender Machine, China Square Pipe Bender Machine tillverkare, leverantörer, fabrik, bänkrörsböjningsmaskin, marina rörböjningsmaskin, VVS -rörböjningsmaskin, plaströrsböjningsmaskin, rörgrökningsmaskin, rörböjningsvinkel

Tekniska parametrar

CNC tekniska parametrar
Modell	Enhet	CNC18	Cnc25	CNC38	CNC50	Cnc65	Cnc76	CNC90	CNC110	CNC130	CNC168	CNC219	CNC273
Maximal böjkapacitet	mm	Φ18x1.6	Φ25x2.0	Φ38x1.8	Φ50x2.0	Φ65x2.5	Φ75x2.5	Φ89x2.5	Φ110x5.0	Φ130x5.0	Φ168x16.5	Φ219x16	Φ270x20
Rund rör/rostfritt stålrör	mm	Φ18x0.8	Φ25x1.8	Φ38x1.2	Φ50x1.3	Φ65x1.6	Φ75x1.9	Φ89x1.5	Φ110x2.0	Φ130x2.5	Φ168x4.0	Φ219x14	Φ270x14
Fyrkantig rör/metall	mm	□15x1.2	□16x2.5	□30x1.5	□40x1.8	□50x2.3	□60x2.5	□75x2.5	□90x2.0	□90x6.0	□110x6.5	□189x14	□200x14
Maximal böjdiameter för böjning fram- (kan anpassas)	mm	φ10	φ25	φ38	φ50	φ65	φ70	φ70	φ90	φ114	φ114	φ129	φ129
Böjradie	mm	10~80	20~100	25~150	30~230	30~320	40~250	40~250	50~280	80~500	90~500	120~800	130~1000
Böjningsradieområde/ fyrkantigt rör	mm	15~70	20~87	25~130	30~190	35~210	40~240	45~105	50~300	80~430	90~410	120~801	130~1000
Böjvinkelområde	grad	190	190	190	190	190	190	190	190	190	190	190	190
Tvåskikts r maximal Dfference R 1- R2	mm	20	50	50	65	75	85	85	100	130	145	170	180
Maximalt effektivt avstånd	mm	1200	1500	3200	2200	3200	4000	4000	4000	5000	6000	1400	6000
Arbetsbänkhöjd (mögelcentrum till markhöjd)	mm	1100	900	1100	1100	1100	1125	1100	1250	1300	1400	1400	1400
Mögelcentrets höjd	mm	22	30	28	40	50	55	65	80	90	120	165	185
Böjning [DOB] hastighet	deg/sek	220	220	160	105	100	75	75	75	70	38	38	28
Böjning (dob\|sccuracy	grad	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Matning [DBB] hastighet	mm/sek	2000	2000	1400	1400	200~900	200~900	900	900	900	800	800	600
Utfodring (DBB] noggrannhet	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Transter Tube\|POB) hastighet	deg/sek	300	300	300	200	200	200	200	200	200	90	90	90
Transter Tube [POB] noggrannhet	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Hvdraulic svstemmotor	kw	1.7	2.2	2.2	3.8	5.5	11	15	22	22	30x2	45x2+11	55x2+11
Maskinbredd	mm	900	900	900	900	1150	1500	1500	1700	2000	2200	2300	3400
Maskinbredd	mm	1250	1250	1250	1300	1400	1400	1500	2100	2100	2300	2300	2700
Maskinens längd	mm	2600	2900	4300	4300	5800	6800	6800	7000	9000	10000	11000	11500
Maskinvikt	kg	900	1000	2800	3200	5800	7500	7900	12000	13000	29000	38000	55000
