Hej där! Som leverantör av NC-rörbockningsmaskiner får jag ofta frågan om hur man kalibrerar dessa bad boys. Kalibrering är superviktigt för att säkerställa att din maskin fungerar som bäst och producerar böjda rör av hög kvalitet. Så låt oss dyka direkt in och prata om stegen för att kalibrera en NC-rörbockningsmaskin.
1. Förkalibreringskontroller
Innan du påbörjar själva kalibreringsprocessen är det viktigt att göra några förkontroller. Först och främst, se till att maskinen är ren. All smuts, skräp eller överblivna rörspån kan störa kalibreringen. Kontrollera alla rörliga delar för tecken på slitage. Om du märker några lösa bultar eller delar som verkar felplacerade, dra åt eller byt ut dem efter behov.
Ta också en titt på hydraulsystemet (om din maskin har ett sådant). Kontrollera vätskenivån och se till att det inte finns några läckor. Låga vätskenivåer eller läckor kan påverka maskinens prestanda under kalibrering. Och glöm inte att inspektera de elektriska anslutningarna. Lösa eller skadade ledningar kan leda till felaktiga avläsningar och orsaka problem längre fram.
2. Mätning av röret
Nästa steg är att mäta röret du ska använda för kalibrering. Du måste känna till rörets ytterdiameter, väggtjocklek och längd exakt. Använd ett pålitligt mätverktyg som ett bromsok för diameter och väggtjocklek, och ett måttband för längden.
Anledningen till detta är att kalibreringsinställningarna för NC-rörbockningsmaskinen är baserade på dessa rördimensioner. Om du mäter fel kommer kalibreringen att vara avstängd, och du kommer att sluta med böjda rör som inte uppfyller specifikationerna. Så, ta dig tid och dubbelkolla dina mått.
3. Installation av maskinen
När du har mätt upp röret är det dags att ställa in maskinen. Välj först en lämplig böjdyna för din rördiameter. Böjdynan är det som formar röret till önskad bock. Se till att den är korrekt installerad och säkert på maskinen.
Justera sedan klämmekanismen. Klämmorna håller röret på plats under bockningsprocessen. De måste vara tillräckligt täta för att förhindra att röret glider men inte så tätt att de skadar röret. Du kan behöva prova - och -fela här för att hitta rätt spännkraft.
Ange nu rördimensionerna och önskad böjvinkel i maskinens kontrollpanel. Det är här NC-delen (Numerical Control) kommer in. Maskinen använder dessa ingångar för att beräkna böjningsprocessen. Se till att du anger värdena korrekt; annars kommer maskinen att böja röret i fel vinkel.
4. Inledande testböj
Efter att ha ställt in maskinen är det dags att göra en första provböjning. Ta en kort bit av röret och kör den genom bockningsprocessen. Detta ger dig en uppfattning om hur maskinen presterar och om kalibreringsinställningarna är nära att vara korrekta.
Inspektera det böjda röret noggrant. Kontrollera böjvinkeln med en gradskiva eller en vinkelmätare. Om vinkeln är avstängd måste du göra justeringar av maskinens inställningar. Du kan vanligtvis göra detta via kontrollpanelen. Öka eller minska böjvinkelvärdet tills du kommer närmare önskad vinkel.
Titta också på böjens form. Den ska vara slät och fri från veck eller rynkor. Om du märker några ojämnheter kan det betyda att böjdynan inte har rätt storlek eller att spännkraften är felaktig. Gör nödvändiga justeringar och kör ytterligare en testböj.
5. Fin - Justera kalibreringen
När du väl har fått böjvinkeln nära det önskade värdet är det dags att finjustera kalibreringen. Detta innebär att man gör små justeringar av maskinens inställningar för att få en så exakt böjning som möjligt.
En viktig faktor att tänka på är fjäder-tillbaka-effekten. När du böjer ett rör tenderar det att fjädra tillbaka lite efter att böjkraften tagits bort. Mängden fjäder tillbaka beror på rörets material och dess dimensioner. Du måste ta hänsyn till detta i kalibreringsinställningarna.
För att göra detta kan du köra ytterligare några testböjar och mäta den faktiska böjvinkeln efter att fjädern - tillbaka har inträffat. Justera sedan kalibreringsinställningarna för att kompensera för fjäder tillbaka. Fortsätt göra detta tills du får önskad böjvinkel konsekvent.
6. Kontrollera repeterbarheten
En annan viktig aspekt av kalibrering är att kontrollera maskinens repeterbarhet. Detta innebär att maskinen ska kunna producera samma böjvinkel och kvalitet på flera rör.
Kör flera rör genom bockningsprocessen med samma kalibreringsinställningar. Mät böjningsvinkeln och inspektera kvaliteten på varje böjt rör. Om det finns betydande variationer mellan rören betyder det att kalibreringen inte är stabil.
Du kan behöva kontrollera alla inställningar igen, inklusive böjdynan, klämkraften och maskinens kontrollpanelingångar. Gör nödvändiga justeringar och kör fler testböjar tills du uppnår konsekventa resultat.
7. Slutlig verifiering
När du är nöjd med kalibreringen är det dags för en sista verifiering. Ta ett parti rör och böj dem med den kalibrerade maskinen. Inspektera varje rör noggrant för att säkerställa att de uppfyller de erforderliga specifikationerna.
Kontrollera böjningsvinkeln, formen på böjningen och rörets övergripande kvalitet. Om allt ser bra ut, är din NC-rörbockningsmaskin framgångsrikt kalibrerad.
Typer av NC-rörbockningsmaskiner
Det finns olika typer av NC-rörbockningsmaskiner tillgängliga på marknaden. Till exempelHalvautomatisk rörbockningsmaskinär ett utmärkt alternativ om du behöver en maskin som erbjuder en balans mellan manuell styrning och automatisering. Det låter dig utföra vissa operationer manuellt samtidigt som du drar nytta av precisionen i numerisk kontroll.
DeHalvautomatisk rörbockareär liknande men kan ha olika funktioner och möjligheter. Den är idealisk för små - till - medelskalig produktion där du behöver flexibilitet i bockningsprocessen.

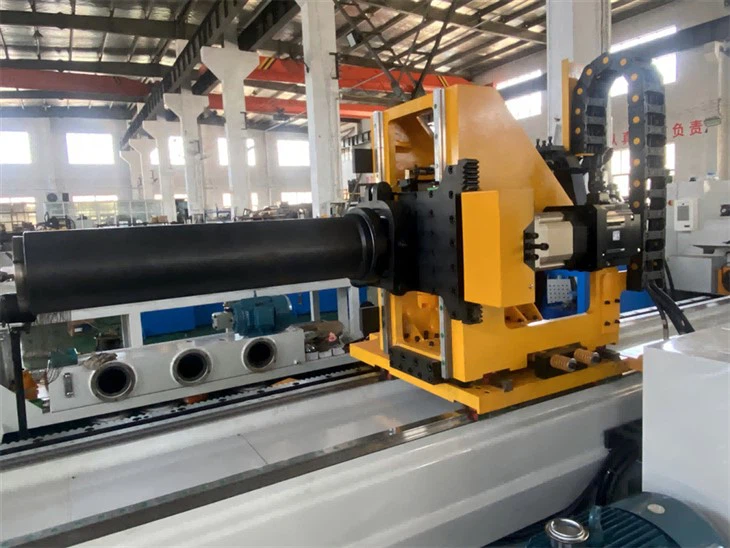

Och om du letar efter en maskin för tung industriell användning,Industriell rörbockareär vägen att gå. Den är utformad för att hantera rör med stor diameter och produktion av stora volymer med precision och tillförlitlighet.
Varför kalibrering är viktigt
Att kalibrera din NC-rörbockningsmaskin är inte bara en engångsgrej. Det måste göras regelbundet för att bibehålla kvaliteten på de böjda rören. Med tiden kan maskinens komponenter slitas ut, och kalibreringen kan glida. Detta kan leda till felaktiga böjar, slöseri med material och ökade produktionskostnader.
Genom att kalibrera maskinen regelbundet kan du säkerställa att den alltid fungerar på topp. Du får konsekventa resultat, minskar antalet avvisade delar och förbättrar den övergripande effektiviteten i din produktionsprocess.
