Som leverantör av järnrörsböjningsmaskiner har jag bevittnat första hand den avgörande roll som böjningshastighet spelar för att bestämma kvaliteten på böjda rör. I det här blogginlägget kommer jag att fördjupa de vetenskapliga aspekterna av hur böjhastighet påverkar rörkvaliteten och varför det är en faktor som inte kan förbises i rörböjningsprocessen.
Förstå rörböjningsprocessen
Innan vi diskuterar påverkan av böjhastigheten, låt oss kort förstå den grundläggande rörböjningsprocessen. I en järnrörsböjningsmaskin hålls röret ordentligt och böjs sedan gradvis runt en matris för att uppnå önskad form. Denna process innebär att tillämpa en viss mängd kraft under en viss period, och den hastighet med vilken denna kraft tillämpas kan påverka det slutliga resultatet avsevärt.
Påverkan på väggtjockleksfördelningen
En av de främsta problemen med rörböjning är att upprätthålla en enhetlig väggtjocklek i hela den böjda avsnittet. När böjhastigheten är för hög tenderar rörets yttervägg att sträcka sig snabbare än den kan hantera. Detta kan leda till tunnning av ytterväggen, vilket gör den svagare och mer benägen att misslyckas. Å andra sidan, om böjhastigheten är för låg, kan rörets innervägg uppleva överdriven komprimering, vilket resulterar i rynkor eller knäckning.
Till exempel, i höghastighetsböjning, genomgår materialet vid rörets yttre yta snabb plastisk deformation. Stamhastigheten är så hög att materialet inte har tillräckligt med tid att omfördela stress jämnt. Som ett resultat kan ytterväggens tjocklek minska utöver de acceptabla gränserna. Däremot möjliggör långsam hastighetsböjning mer kontrollerad deformation, men om det är för långsamt kanske den inre väggen inte kan motstå tryckkrafterna, vilket leder till lokaliserad knäckning.
Geometrisk noggrannhet
Böjningshastigheten har också en direkt inverkan på den geometriska noggrannheten hos det böjda röret. En hög böjhastighet kan få röret att överskrida den önskade böjvinkeln. Detta beror på att rörets tröghet och böjmekanismen kan göra det svårt att stoppa böjprocessen just i rätt ögonblick. Som ett resultat kan den slutliga böjvinkeln avvika från designspecifikationerna, vilket kan vara en betydande fråga, särskilt i applikationer där exakt montering krävs.
Omvänt kan en mycket låg böjhastighet leda till ett fenomen som kallas Springback. Springback uppstår när röret försöker återgå till sin ursprungliga form efter att böjkraften har tagits bort. Med långsam böjning har materialet mer tid att utveckla inre spänningar, och när kraften frigörs får dessa spänningar att röret kommer tillbaka. Detta kan också resultera i en felaktig böjvinkel och påverka den totala geometriska noggrannheten för det böjda röret.
Ytfin
Ytans ytbehandling är en annan aspekt som påverkas av böjhastigheten. Vid höga hastigheter ökar friktionen mellan röret och böjningen. Detta kan generera överdriven värme, vilket kan orsaka ytoxidation och grovning. Dessutom kan deformationen med hög hastighet leda till mikrosprickor på rörytan, vilket ytterligare försämras ytfinishen.
I långsam hastighetsböjning, även om friktionen och värmeproduktionen är relativt lägre, finns det en risk för att rörytan markeras av böjningsdödet. Om böjningsprocessen är för långsam kan röret hålla sig fast vid matrisen och lämna märken eller repor på ytan.
Materialegenskaper
Olika material svarar annorlunda på böjhastigheten. Till exempel kan duktila material som mjukt stål i allmänhet tolerera ett bredare utbud av böjhastigheter jämfört med spröda material som gjutjärn. När det gäller duktila material kan en högre böjhastighet ibland användas för att öka produktionshastigheten utan att offra för mycket på kvalitet, så länge hastigheten ligger inom en acceptabel gräns.
Men för spröda material kan till och med en liten ökning av böjhastigheten orsaka sprickbildning. Detta beror på att spröda material har begränsad förmåga att deformeras plastiskt, och en höghastighetsböjning kan inducera spänningar som överskrider materialets frakturstyrka.
Optimering av böjhastighet för olika maskiner

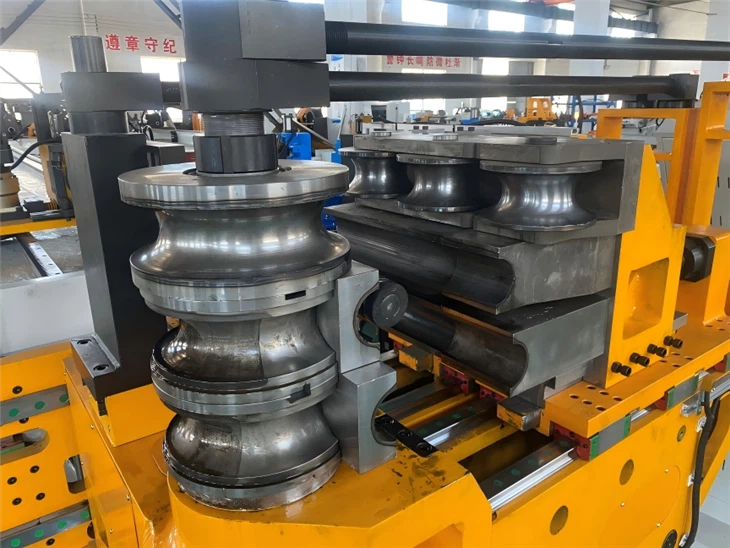

I vår produktlinje erbjuder vi olika typer av järnrörsböjningsmaskiner, var och en med sitt eget optimala böjhastighetsområde. Till exempel vårBöjrör med hydraulisk pressär utformad för att tillhandahålla en kontrollerad böjningsprocess. Det möjliggör ett relativt brett spektrum av böjhastigheter, som kan justeras enligt rörmaterialet, diametern och väggtjockleken.
VårBilrörsbenderär specifikt konstruerad för bilindustrin, där hög precision och kvalitet är av yttersta vikt. I den här maskinen kalibreras böjhastigheten noggrant för att säkerställa att de böjda rören uppfyller de strikta fordonsstandarderna.
DeCNC Hydraulic Pipe Bending MachineErbjuder den högsta kontrollnivån över böjhastigheten. Med sin dator - numeriska styrsystem kan det just justera hastigheten under böjningsprocessen med hänsyn till faktorer som rörets position och den nödvändiga böjvinkeln.
Vikten av testning och kalibrering
För att säkerställa att böjhastigheten är optimerad för bästa rörkvalitet är det viktigt att utföra grundlig testning och kalibrering. Innan du startar en stor skala produktionskörning rekommenderas det att utföra testböjningar på provrör. Dessa testböjningar kan hjälpa till att bestämma den perfekta böjhastigheten för en viss kombination av rörmaterial, diameter och väggtjocklek.
Kalibrering av böjmaskinen är också avgörande. Med tiden kan maskinens komponenter slitna, vilket kan påverka böjhastighetens noggrannhet. Regelbunden kalibrering kan säkerställa att maskinen fungerar med önskad hastighet och upprätthåller jämn rörkvalitet.
Slutsats
Sammanfattningsvis har böjhastigheten en djup inverkan på kvaliteten på rör som böjs i en järnrörsböjningsmaskin. Det påverkar väggtjockleksfördelningen, geometrisk noggrannhet, ytfinish och materialegenskaper hos de böjda rören. Som leverantör av järnrörsböjningsmaskiner förstår vi vikten av att hitta rätt balans i böjhastighet för olika applikationer.
Oavsett om du befinner dig i bilindustrin, konstruktionen eller något annat område som kräver böjda rör, är det viktigt att välja lämplig böjhastighet för att uppnå resultat av hög kvalitet. Vårt sortiment av järnrörsböjningsmaskiner, inklusiveBöjrör med hydraulisk press,BilrörsbenderochCNC Hydraulic Pipe Bending Machine, är utformade för att ge den flexibilitet och kontroll som behövs för att optimera böjhastigheten.
Om du är intresserad av att lära dig mer om våra järnrörsböjningsmaskiner eller behöver hjälp för att välja rätt maskin för dina specifika krav, inbjuder vi dig att kontakta oss för en upphandlingsdiskussion. Vi är engagerade i att ge dig de bästa lösningarna för dina rörböjningsbehov.
Referenser
- Smith, J. (2018). Rörböjningsteknik: Principer och tillämpningar. Utgivare: Industrial Press.
- Johnson, R. (2020). Effekterna av processparametrar på rörböjningskvalitet. Journal of Manufacturing Science and Technology, 15 (3), 221 - 230.
- Brown, A. (2019). Avancerade rörböjningstekniker för produktion av hög kvalitet. Tillverkningsteknikmagasin, 45 (6), 78 - 85.
