Att optimera böjningsparametrarna för en legeringsrörbockare är en kritisk process som direkt påverkar kvaliteten, effektiviteten och kostnadseffektiviteten för rörbockningsoperationer. Som en ledande leverantör av legerade rörbockare förstår jag vikten av att få dessa parametrar rätt. I den här bloggen kommer jag att dela med mig av några insikter om hur man kan optimera dessa parametrar.
Förstå grunderna för böjning av legeringsrör
Innan du går in i parameteroptimering är det viktigt att förstå de grundläggande principerna för böjning av legeringsrör. Legeringsrör är tillverkade av en kombination av olika metaller, vilket ger dem unika mekaniska egenskaper som hållfasthet, duktilitet och korrosionsbeständighet. När vi böjer ett legeringsrör måste vi överväga dessa egenskaper för att säkerställa att röret inte spricker, skrynklas eller förlorar sin strukturella integritet.
De viktigaste faktorerna som är involverade vid böjning av legerat rör inkluderar rörmaterialet, rördiametern, väggtjockleken, böjningsradie och böjningsvinkel. Var och en av dessa faktorer interagerar med böjningsprocessen och påverkar det slutliga resultatet.
Rörmaterial
Materialet i legeringsröret är den mest grundläggande faktorn. Olika legeringskompositioner har olika sträckgränser, draghållfastheter och töjningsegenskaper. Till exempel kan ett rör tillverkat av en höghållfast legering kräva mer kraft för att böjas jämfört med ett rör med lägre hållfasthet.
För att optimera böjningsparametrarna för en specifik legering är det nödvändigt att få materialspecifikationerna från tillverkaren. Dessa specifikationer inkluderar vanligtvis information som kemisk sammansättning, mekaniska egenskaper och rekommenderade formningsprocesser. Genom att förstå materialegenskaperna kan vi justera böjkraften, hastigheten och andra parametrar därefter.
Rördiameter och väggtjocklek
Rörets diameter och väggtjocklek spelar också en avgörande roll i bockningsprocessen. I allmänhet kräver rör med större diameter mer kraft för att böjas, och rör med tjockare väggar är mer motståndskraftiga mot deformation.
Vid bockning av ett rör är böjmomentet proportionellt mot rörets diameter och väggtjocklek. För att beräkna lämplig böjkraft kan vi använda tekniska formler baserade på rörets geometriska egenskaper och materialegenskaper. Till exempel kan böjmomentet (M) för ett cirkulärt rör uppskattas med formeln (M=\sigma Z), där (\sigma) är den tillåtna böjspänningen och (Z) är rörets sektionsmodul.
Böjningsradie
Böjradien är en annan viktig parameter. En mindre böjradie kräver mer kraft och kan orsaka mer deformation i röret. Om böjningsradien är för liten kan rörets yttre yta spricka och den inre ytan kan skrynklas.
För att bestämma den optimala böjningsradien måste vi ta hänsyn till rörmaterialet, diametern och väggtjockleken. Som en allmän regel bör den minsta böjradien vara minst tre gånger rördiametern för de flesta legeringsrör. Detta kan dock variera beroende på den specifika legeringen och applikationskraven.
Böjningsvinkel
Böjningsvinkeln bestämmer rörets krökningsgrad. Större böjningsvinklar kräver mer kraft och kan orsaka mer spänningskoncentration i röret. När du ställer in böjningsvinkeln är det viktigt att se till att röret klarar påfrestningarna utan fel.
Optimera böjningsparametrarna
Nu när vi förstår nyckelfaktorerna vid böjning av legeringsrör, låt oss diskutera hur man optimerar böjningsparametrarna.
Forcera optimering
Böjkraften är en av de mest kritiska parametrarna. För lite kraft kommer att resultera i en ofullständig böj, medan för mycket kraft kan skada röret. För att optimera böjkraften kan vi börja med att hänvisa till materialspecifikationerna och tekniska beräkningar.
Vi kan också använda trial-and-error-metoder. Börja med en försiktig uppskattning av böjkraften och öka den gradvis tills önskad böj uppnås. Under processen, övervaka röret för tecken på skada, såsom sprickor eller rynkor.
Hastighetsoptimering
Böjhastigheten kan påverka kvaliteten på böjningen. En för hög hastighet kan göra att röret deformeras ojämnt, medan en för låg hastighet kan minska produktiviteten. Den optimala böjhastigheten beror på rörets material, diameter och väggtjocklek.
För de flesta legeringsrör rekommenderas en måttlig böjhastighet. Detta gör att röret deformeras gradvis och jämnt, vilket minskar risken för skador. Vi kan justera böjhastigheten på våra legerade rörbockare enligt de specifika kraven för varje jobb.
Val av verktyg
Valet av verktyg är också viktigt för att optimera bockningsparametrarna. Olika typer av verktyg är lämpliga för olika rörstorlekar, material och bockningsradier.
Att till exempel använda en korrekt böjdyna kan säkerställa en jämn och exakt böjning. Formen bör ha rätt radie och profil för att matcha röret. Vi erbjuder ett brett utbud av verktygsalternativ för våra legerade rörbockare, som kan anpassas efter kundens behov.
Använder avancerad teknik

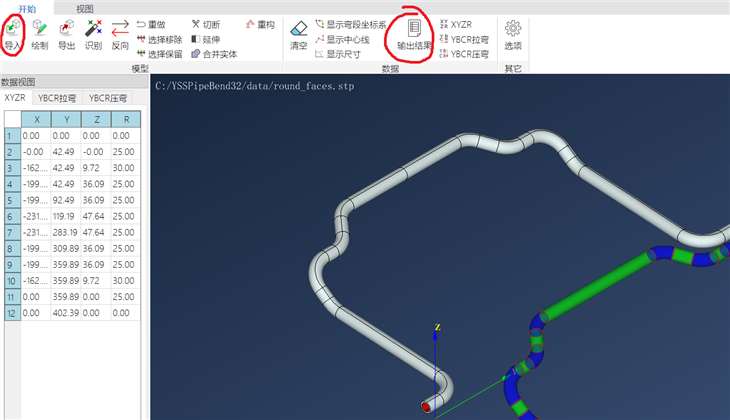

Förutom de traditionella metoderna för parameteroptimering kan vi också dra nytta av avancerad teknologi. Exempelvis är några av våra legeringsrörbockare utrustade med datorstyrda system. Dessa system kan automatiskt justera böjningsparametrarna baserat på ingående rörspecifikationer och böjningskrav.
De datorstyrda systemen använder sensorer för att övervaka böjningsprocessen i realtid. De kan upptäcka eventuella avvikelser från de inställda parametrarna och göra omedelbara justeringar. Detta förbättrar inte bara böjningens noggrannhet utan ökar också effektiviteten i bockningsprocessen.
Fallstudier
Låt oss titta på några verkliga exempel på att optimera böjningsparametrarna för böjare av legerat rör.
En kund kom till oss med ett krav på att böja ett parti höghållfasta legeringsrör med stor diameter. De första försöken att böja med standardparametrar resulterade i sprickor på rörens yttre yta.
Vi analyserade först rörens materialegenskaper och fann att sträckgränsen var mycket högre än förväntat. Vi ökade sedan böjkraften och minskade böjhastigheten. Vi valde även en mer lämplig böjdyna med större radie. Efter dessa justeringar böjdes rören framgångsrikt utan några sprickor.
Slutsats
Att optimera böjningsparametrarna för en legeringsrörbockare är en komplex men viktig process. Genom att förstå nyckelfaktorerna som rörmaterial, diameter, väggtjocklek, bockningsradie och bockningsvinkel, och använda lämpliga metoder och teknologier, kan vi uppnå högkvalitativa böjar med maximal effektivitet.
Som leverantör av legerade rörbockare är vi angelägna om att förse våra kunder med de bästa lösningarna för deras rörbockningsbehov. Våra produkter, såsomBöjningsrör med hydraulisk press,Hydraulisk kopparrörbockare, ochBockmaskin för järnrör, är designade för att erbjuda exakt kontroll och hög prestanda.
Om du letar efter en legeringsrörbockare eller behöver råd om att optimera dina rörbockningsparametrar, är du välkommen att kontakta oss. Vi har ett team av experter som kan ge dig professionell vägledning och stöd.
Referenser
- ASME B31.3 - Process Piping Code
- Maskinens handbok
- Handbok för rörböjning
